Relè RUNVA SN200A-24V 200 A 24 V per verricello elettrico
42,70 €
Codice SN200A-24V · IVA inclusa
Prima dell’ordine, sentiamoci
Verifichiamo con te compatibilità tecnica con il veicolo, disponibilità e tempi di spedizione.
Pagamenti accettati, anche con Satispay
- Bonifico
Ricambio verricello · RUNVA
Relè RUNVA SN200A-24V 200 A 24 V per verricello elettrico
Relè di potenza (solenoide) magnetico da 200 A a 24 V per verricelli elettrici RUNVA. È il componente della scatola relè che, quando premi IN o OUT sul comando, collega la batteria al motore nel verso giusto. Si sostituisce quando il verricello non risponde, gira in un solo verso o funziona a scatti pur con batteria e cavi in ordine.
200 Acorrente nominale
24 Vtensione della bobina
Verifica compatibilità su WhatsAppChiama 335 181 3665Mandaci il codice sulla targhetta del verricello: confermiamo il ricambio giusto prima dell’ordine.
SN200A-24V: che cos’è?
SN200A-24V è il relè di potenza RUNVA da 200 A a 24 V. Compatibile con: EWX2000U-24V, EWX2000UW-24V, EWX2000UWS-24V, EWX3000U-24V, EWX3000UW-24V, EWX3000UWS-24V. La tensione della bobina deve essere uguale a quella dell’impianto (24 V). Lo stesso relè è montato nella scatola completa CB200U-24V, disponibile con cavi. Il manuale RUNVA indica il relè (solenoide) come l’interruttore stagno attraverso cui passa la corrente della batteria prima di arrivare al motore.
Scheda tecnica
| Codice | SN200A-24V |
|---|---|
| Marca | RUNVA |
| Tipo | Relè di potenza (solenoide) magnetico |
| Corrente nominale | 200 A |
| Tensione | 24 V |
| Peso indicativo di spedizione | 0,4 kg |
Assorbimento al tiro nominale dei verricelli compatibili (24 V)
| EWX2000U-24V | 80 A |
|---|---|
| EWX2000UW-24V | 80 A |
| EWX2000UWS-24V | 80 A |
| EWX3000U-24V | 100 A |
| EWX3000UW-24V | 100 A |
| EWX3000UWS-24V | 100 A |
Dati dichiarati da RUNVA (manuali ufficiali e schede tecniche del costruttore); peso indicativo di spedizione dal listino Argoing.
Compatibile con
Verricelli del listino Argoing per cui è indicato il relè SN200A-24V. Per ogni modello è riportato l’assorbimento al tiro nominale dichiarato da RUNVA.
| Codice | Caratteristiche | Esito | Base del dato |
|---|---|---|---|
| EWX2000U-24V | EWX2000, 2.000 lb, 24 V, cavo in acciaio 4 × 15 m | Compatibile | Schede RUNVA del ricambio: relè 200 A 24 V per verricelli 2.000-3.500 lb; al tiro nominale il verricello assorbe 80 A (dato RUNVA) |
| EWX2000UW-24V | EWX2000, 2.000 lb, 24 V, cavo in acciaio 4 × 15 m | Compatibile | Schede RUNVA del ricambio: relè 200 A 24 V per verricelli 2.000-3.500 lb; al tiro nominale il verricello assorbe 80 A (dato RUNVA) |
| EWX2000UWS-24V | EWX2000, 2.000 lb, 24 V, fune sintetica 5 × 14 m | Compatibile | Schede RUNVA del ricambio: relè 200 A 24 V per verricelli 2.000-3.500 lb; al tiro nominale il verricello assorbe 80 A (dato RUNVA) |
| EWX3000U-24V | EWX3000, 3.000 lb, 24 V, cavo in acciaio 4,8 × 14 m | Compatibile | Schede RUNVA del ricambio: relè 200 A 24 V per verricelli 2.000-3.500 lb; al tiro nominale il verricello assorbe 100 A (dato RUNVA) |
| EWX3000UW-24V | EWX3000, 3.000 lb, 24 V, cavo in acciaio 4,8 × 14 m | Compatibile | Schede RUNVA del ricambio: relè 200 A 24 V per verricelli 2.000-3.500 lb; al tiro nominale il verricello assorbe 100 A (dato RUNVA) |
| EWX3000UWS-24V | EWX3000, 3.000 lb, 24 V, fune sintetica 5 × 14 m | Compatibile | Schede RUNVA del ricambio: relè 200 A 24 V per verricelli 2.000-3.500 lb; al tiro nominale il verricello assorbe 100 A (dato RUNVA) |
Per altri modelli mandaci il codice e una foto della targhetta: verifichiamo noi la compatibilità.
Collegamento: cosa dice il manuale ufficiale
Il manuale RUNVA descrive i collegamenti della scatola relè verso motore e batteria, non lo smontaggio del singolo relè dentro la scatola. Quando sostituisci il relè, i cavi di potenza devono tornare esattamente come in origine. Fotografa la scatola aperta prima di staccare qualsiasi cavo.
- Versione U (scatola sopra il motore): cavo rosso lungo al positivo (+) e cavo nero lungo al negativo (−) della batteria; nel disegno di montaggio i cavi batteria sono lunghi 5,9 piedi, circa 1,8 m.
- Versione A (scatola separata su piastra di fissaggio): cavi batteria rosso (+) e nero (−) di 1,96 piedi, circa 0,6 m; cavi motore rosso (+) e nero (−) di 5,9 piedi, circa 1,8 m, tra scatola e verricello.
- Il comando a filo si inserisce nella presa della scatola (IN e OUT).
- Prova del senso di rotazione: frizione disinnestata, svolgi un po’ di fune, reinnesta e premi OUT. Se il tamburo avvolge invece di rilasciare, inverti i cavi del motore.
Collegamenti come da manuale RUNVA EWX (motori a eccitazione in serie) e EWX2000, EWX3000, EWP (motori a magneti permanenti). Lavora sempre a batteria scollegata.
Manuali e istruzioni (PDF)
Documenti ufficiali RUNVA in lingua originale: specifiche, schemi, montaggio, uso e ricambi.
Prodotti collegati
Clicca una scheda e si apre il prodotto.
Relè e scatole relè Runva per verricelli
Altri articoli della stessa categoria. Vedi tutta la categoria (20 articoli)

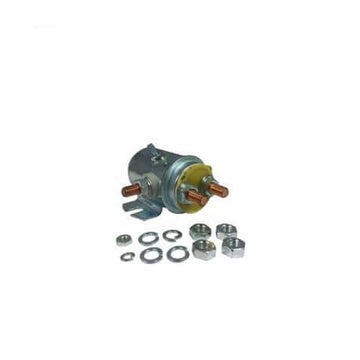

Relè RUNVA SN350K 12V 350 A 12 V per verricello elettrico40,26 €
Relè RUNVA SN600A-24V 600 A 24 V per verricello elettrico78,08 €

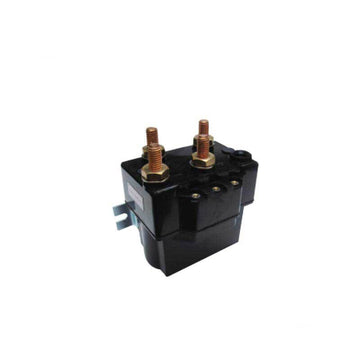

Relè RUNVA SN600A-12V 600 A 12 V per verricello elettrico78,08 €
Relè RUNVA SN400A-24V 400 A 24 V per verricello elettrico64,66 €

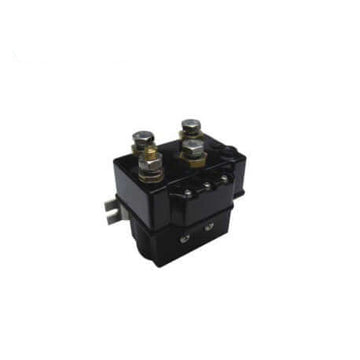

Relè RUNVA SN400A-12V 400 A 12 V per verricello elettrico64,66 €

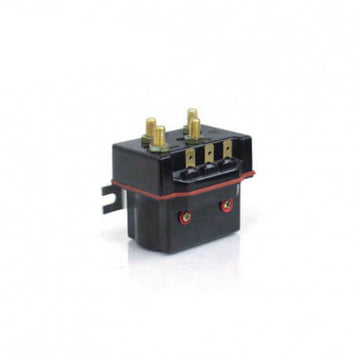

Relè RUNVA SN200A-12V 200 A 12 V per verricello elettrico42,70 €
Ricambi Accessori Verricelli Runva
Altri articoli della stessa categoria. Vedi tutta la categoria (61 articoli)

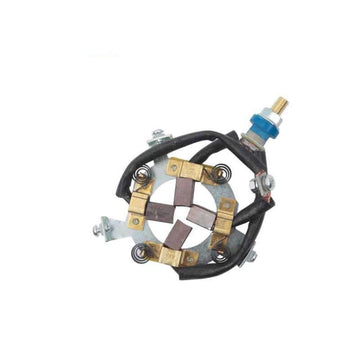

Spazzole di ricambio RUNVA ESC9500 per motori verricello MT9500, MT10000 e MT1200068,32 €
Spazzole di ricambio RUNVA ESC17500 per motori verricello MT1750078 €

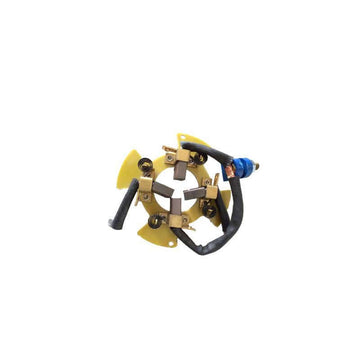

Spazzole di ricambio RUNVA ESC9500AV per motori verricello MT9500AV (alta velocità)68,32 €
Spazzole di ricambio RUNVA ESC4500 per motori verricello MT4500 e MT550052,46 €

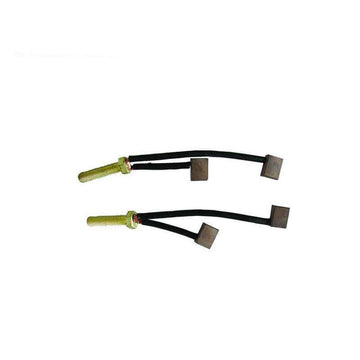

Spazzole di ricambio RUNVA ESC2500 per motori verricello MT2500 e MT350043,92 €
Spazzole di ricambio RUNVA ESC2000 per motori verricello MT2000 e MT300043,90 €
Domande frequenti
Il relè SN200A-24V va bene per il mio verricello?
Le schede RUNVA indicano il relè SN200A-24V per: EWX2000U-24V, EWX2000UW-24V, EWX2000UWS-24V, EWX3000U-24V, EWX3000UW-24V, EWX3000UWS-24V. Conta la corrente nominale e la tensione della bobina, che deve essere uguale a quella dell’impianto. Se il tuo verricello non è nella tabella, mandaci la targhetta e una foto della scatola aperta con la sigla del relè leggibile: confrontiamo relè, tensione e collegamenti prima della spedizione, così eviti un reso e un fermo del mezzo.
Posso montare un relè a 24 V su un impianto a 12 V?
No. La bobina che comanda il relè è costruita per una tensione precisa: il relè SN200A-24V è per impianti a 24 V. Con tensione più bassa il relè non si chiude bene e scalda; con tensione più alta la bobina si danneggia. Scegli sempre la versione uguale alla tensione della batteria del veicolo e del motore del verricello, come indicato dal codice.
Come capisco se il guasto è il relè?
Il manuale RUNVA, quando il motore non parte, chiede di controllare che il comando sia inserito fino in fondo, che i cavi della batteria siano stretti e il comando funzionante, poi la tensione al morsetto del motore con il pulsante premuto. Se il motore gira in un solo verso il manuale indica comando o collegamenti. Se la tensione non arriva al motore con comando sano, il relè è il primo sospettato.
Che differenza c’è tra il relè e la scatola relè?
Il relè è il singolo contattore di potenza. La scatola relè (codici CB) è il gruppo completo: contenitore, relè, cavi di collegamento al motore e alla batteria e presa del comando; le versioni X aggiungono il telecomando wireless. Se la scatola è danneggiata o i cavi sono rovinati conviene la scatola completa CB200U-24V; se è guasto solo il relè basta questo ricambio.
Il relè può bruciare se tiro troppo a lungo?
Il relè porta tutta la corrente del motore, che al tiro nominale arriva a centinaia di ampere. Il manuale RUNVA chiede un uso intermittente: vicino al carico nominale non tirare per più di un minuto di fila e lascia raffreddare. Se il motore si blocca, il manuale dice di non continuare a dare corrente. Rispettare queste regole protegge relè, motore e cavi. Oltre il 70% del tiro nominale usa la puleggia di rinvio: il carico sul verricello si riduce e con lui la corrente.
Serve smontare il verricello per cambiarlo?
Di solito no: la scatola relè si apre dal coperchio. Scollega prima la batteria, fotografa i collegamenti, stacca i cavi dal relè vecchio e rimontali sul nuovo nelle stesse posizioni. Stringi bene i dadi dei morsetti: il manuale RUNVA indica collegamenti allentati o ossidati come causa di perdita di potenza. Alla fine fai la prova del senso di rotazione, a vuoto e con nessuno vicino alla fune.
Il relè è impermeabile?
Il manuale RUNVA descrive il relè come un interruttore sigillato contro le intemperie, montato dentro la scatola. Non è indicato un grado di protezione IP per il relè sciolto. Dopo la sostituzione richiudi bene la scatola con le sue guarnizioni e proteggi i morsetti con i cappucci: nel listino trovi il set di protezioni colorate TGW001. Dopo guadi e lavaggi controlla che dentro la scatola non ci sia acqua.
Il comando a filo e il wireless funzionano con il relè nuovo?
Sì, se il relè è quello giusto: comando a filo e ricevitore wireless comandano la bobina del relè attraverso la presa della scatola. Il relè non cambia il tipo di comando. Se dopo la sostituzione il verricello risponde al comando a filo ma non al wireless, il problema è nel telecomando o nel ricevitore, non nel relè. Controlla prima la batteria del telecomando.
Quanto pesa e come lo spedite?
Il peso preciso con l’imballo te lo indichiamo su richiesta, insieme alle dimensioni del pacco. Lo spediamo con corriere espresso, imballato, in Italia e all’estero; il costo dipende dalla destinazione e te lo confermiamo prima dell’ordine. Se ordini insieme altri ricambi elettrici dello stesso verricello li mettiamo nella stessa spedizione quando è possibile, così risparmi sul trasporto. Al ricevimento controlla subito il contenuto e conserva l’imballo fino al montaggio.
Che relè monta il mio verricello se non è in elenco?
Ogni scatola RUNVA ha un relè dimensionato sulla corrente del motore: SN200 per i verricelli più piccoli, SN400 per la fascia media e SN600 per alta velocità e serie EWN. Il modo più sicuro per saperlo è aprire la scatola, a batteria scollegata, e leggere la sigla stampata sul relè. Mandaci la foto e il codice del verricello: ti indichiamo il ricambio esatto e la tensione corretta.
